Усилитель трансляционный полный на 6 зон с аттенюаторами JDM ZA-6480

В 2016 году система речевого пожарного оповещения и трансляционного вещания МЕТА 7122, заменена на модернизированную - МЕТА 7122 М. В наличии системы оповещения Соловей, и МЕТА 17820/17821



JDM ZA-6480
Усилитель трансляционный полный на 6 зон с аттенюаторами

ZA-6480.pdf Руководство по эксплуатации

Усилитель трансляционный полный на 6 зон с аттенюаторами JDM ZA-6480

Описание трансляционного усилителя

Усилительная часть:

  • 6 выходных зон или выход общей мощности 4 Ом/100 В.
  • 6-ти ступенчатый выходной аттенюатор на каждую зону.
  • Светодиодный индикатор уровня выходного сигнала.
  • Встроенная цепь "L. P."
  • Защита от перегрузки по выходному току.
  • Защита от перегрева.
  • Защита от короткого замыкания на выходе.
  • Автоматическое изменение скорости вращения вентилятора.

Секция предварительного усиления и другое:

  • Телефонный пейджинг и ночной вызов.
  • Регулировка высоких и низких частот по каждому входу.
  • Разъём "выход предварительного усилителя/вход усилителя мощности" для работы с другими усилителями мощности.
  • Разъёмы типа RCA для выхода на запись.
  • Вход 1 комбинированный (микр-лин) и для включения микрофонного пульта PTT-100 (Din-7).
  • Входной контроль (микрофонно-линейные входы 1~3).
  • Подключаемое фантомное питание +48Вт (микрофонные входы 1~3).
  • Регулировка чувствительности для микрофонных входов.
  • Дистанционное управление включением/выключением сетевого питания.
  • Дистанционное управление системой с помощью разъёмов RG-45:
    • 1. цифровыми сообщениями.
    • 2. гонгом.
    • 3. одновременное подключение до 3-х микрофонных пультов (RC-600 / RC-610).
  • Переключатель приоритета микрофонов 1, 2 и 3.
  • Возможность встраивания модулей:
    • CDR-100 (CD/FM/AM тюнер),
    • CDP-100 (CD проигрыватель),
    • TP-100 (FM/AM тюнер),
    • DM-100 (цифровой модуль сообщений).

Опции

  • FR-400 (встраиваемый модуль подавления обратной акустической связи).
  • FM-300 (встраиваемый модуль выдачи сигналов о пропадании сетевого и резервного питания и неисправности вентилятора).
  • RR-600 (встраиваемый модуль для подключения микрофонных пультов).
  • FD-200 (встраиваемый модуль определения неисправности трансляционной линии).

Технические характеристики

Наименование

Величина

Выходная мощность максимальная / номинальная

530/480 Вт

Рабочий диапазон частот (-3 дБ)

40 Гц - 20 кГц

Нелинейные искажения (1 кГц)

< 0,5%

Регулировка тембра

BASS : ±10 дБ (на 100 Гц)
TREBLE : ±10 дБ (на 10 кГц)

Чувствительность / Импеданс

MIC/LINE 1-3 : -50 дБ (2,45 мВ) 5 кОм балансный / -10 дБ (245 мВ) 5 кОм балансный
LINE 4-5 : -10 дБ (245 мВ) 15 кОм небалансный
TEL PAGING : -10 дБ (245 мВ) 5 кОм балансный
PACK INIT : -10 дБ (245 мВ) 10 кОм небалансный
REC OUT : 0 дБ (775 мВ) 3 кОм небалансный
PRE OUT : 0 дБ (775 мВ) 100 Ом небалансный
AMP IN : 4 дБ (1,23 В) 10 кОм небалансный

Отношение сигнал/шум

LINE : > 80 дБ (характеристика "А")
MIC : > 70 дБ (характеристика "А")

Выходное напряжение трансляционного выхода (АТТ ступень)

100/70/50/25/12,5/8,9 В

Сопротивление нагрузки на прямом выходе

4 Ом

Потребляемая мощность

1490 Вт

Потребляемый ток при 1/8 ном. мощности (230 В)

4 А

Потребляемый ток при 1/3 ном. мощности (230 В)

4,7 А

Номинальный потребляемый ток (230 В)

7,5 А

Напряжение питания

230 В 50 Гц, +24В

Габаритные размеры

483 х 133 х 352 мм

Масса

20 кг

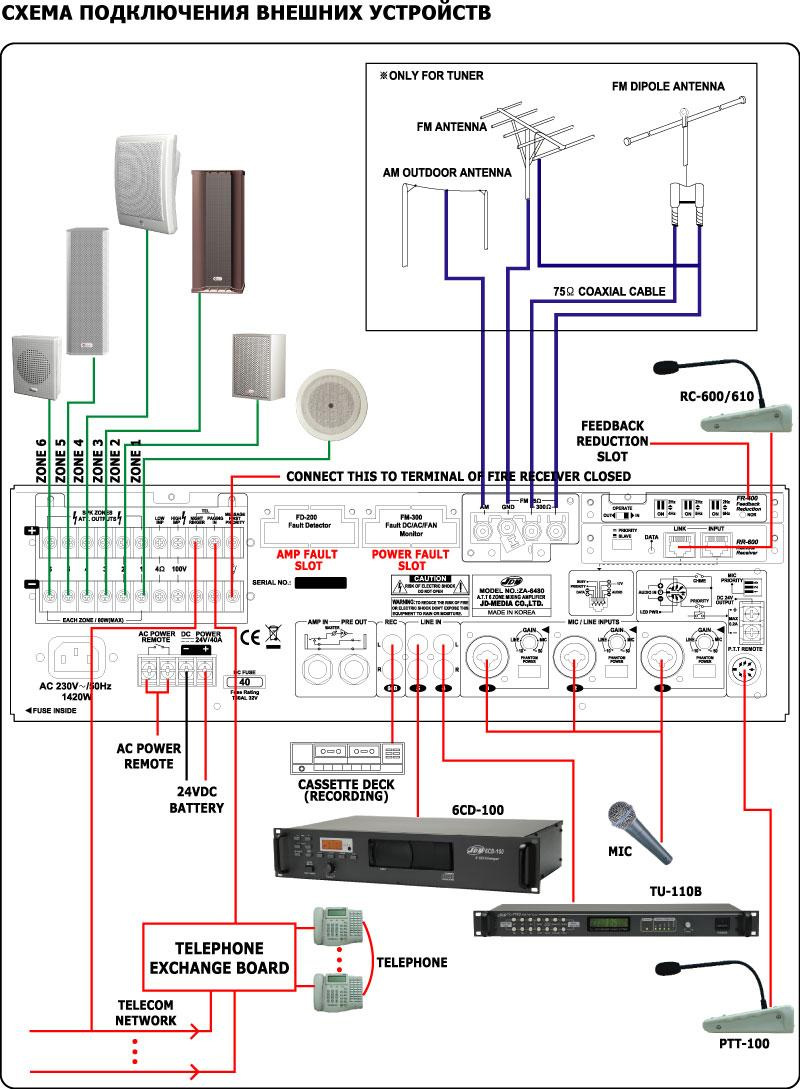

 Схема подключения внешних устройств

Модель: Усилитель трансляционный полный на 6 зон с аттенюаторами JDM ZA-6480
