Усилитель мощности трансляционный 2-х канальный Jedia JPA-2120DP/DPT; JDM PA-212DP/DPT

В 2016 году система речевого пожарного оповещения и трансляционного вещания МЕТА 7122, заменена на модернизированную - МЕТА 7122 М. В наличии системы оповещения Соловей, и МЕТА 17820/17821



Jedia JPA-2120DP/DPT- JDM PA-212DP/DPT
Усилитель мощности трансляционный 2-х канальный

PA-212DP/DPT.pdf Руководство по эксплуатации

Усилитель мощности трансляционный 2-х канальный Jedia JPA-2120DP/DPT; JDM PA-212DP/DPT

Описание усилителя мощности трансляционного

  • Автоматически изменяемая скорость вентилятора.
  • 25В, 35В, 50В, 70В и 100В выходы для согласования с сопротивлением линии.
  • Предусмотрено быстрое переключение с переменного напряжения питания ~ 220В на постоянное ±24В.
  • Приоритетный релейный контакт выходного разъема позволяет реализовать аварийное оповещение при 3-х проводном или 4-х проводном включении, требующем напряжения питания ±24В.
  • Входной уровень 0 Дб (0,775 В) 66 кОм симметричный (1 программный и 1 приоритетный вход).
  • Опция модуля определения неисправности (FD-200) позволяет обнаружить неисправность трансляционной линии или усилителя, и с помощью релейного контакта позволяет автоматически заменять неисправный усилитель при использовании блока FS-3381.
  • Защита от перегрузки по току.
  • Защита от бросков переменного тока питания.
  • Защита от короткого замыкания по выходу.
  • Наличие выхода ±24 В к внешним устройствам (макс.ток 500мА).
  • Дистанционное управление включением усилителя из режима ожидания.
  • Съемные винтовые разъемы для облегчения включения усилителя.
  • При срабатывании управления приоритетного входа уровень входного сигнала программного входа (PGM) затухает.
  • Наличие приоритетного входа и управления приоритетным входом.
  • НЧ фильтр 400Гц для выравнивания качества звука.
  • Добавочная функция серии DPT:
    Контроль неисправностей вентилятора охлаждения и предохранителей по переменному и постоянному току.

Технические характеристики

Наименование

Величина

Выходная мощность

120 Вт х 2

Нелинейные искажения (1 кГц)

< 0,4 %

Рабочий диапазон частот (-3 дБ)

35 Гц - 20 кГц

Чувствительность / Импеданс

PGM : 0 дБ (0,775 В)/66 кОм балансный
PREORITY : 0 дБ (0,775 В)/66 кОм балансный

Входной фильтр

400 Гц/-3 дБ

Отношение сигнал / шум

> 100 дБ (характеристика "А")

Напряжение питания

230 В 50 Гц, +24 В

Потребляемый ток при 1/8 ном. мощности (230 В)

1,4 А

Потребляемый ток при 1/3 ном. мощности (230 В)

2,2 А

Номинальный потребляемый ток (230 В)

3,4 А

Выходное напряжение / Импеданс

25 В/5,2 Ом; 50 В/20,8 Ом; 100 В/83,3 Ом

Потребляемая мощность

650 Вт

Габаритные размеры

483 х 88 х 374 мм

Масса

18 кг

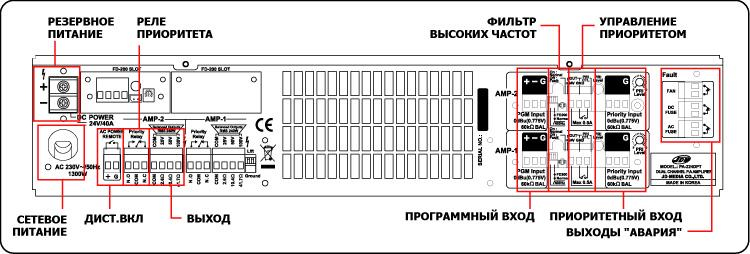

Задняя панель

Модель: Усилитель мощности трансляционный 2-х канальный Jedia JPA-2120DP/DPT - JDM PA-212DP/DPT
